Назначение
Предназначен для измерения и учёта потребляемой и поставляемой тепловой энергии и теплоносителя в системах отопления закрытого или открытого типа, а также в системах горячего и холодного водоснабжения. Используются в жилых домах, на предприятиях, в организациях или на объектах теплоснабжения.
Функции и преимущества:
• В состав счётчика входит: вычислитель, стандартные преобразователи расхода (ультразвукового, электромагнитного или механического принципа действия) или счётчики воды с импульсным выходом, термопреобразователи сопротивления и преобразователи давления.
• Измеряют и вычисляют параметры теплоносителя, отображают их на индикаторе, регистрируют и накапливают в архиве.
• Одновременно могут измерять и регистрировать результаты измерения 2-х систем отопления – до 5 каналов измерения температуры, до 5 каналов измерения расхода и до 2 каналов измерения давления.
• По конфигурации системы измерения с учётом типа системы отопления и формулы расчёта тепловой энергии потребитель может выбрать (при заказе счётчика) одну из возможных восьми схем измерения.
Назначение схемы измерений:
Каналы измерения расхода, температуры, давления, не используемые при измерении тепловой энергии могут применяться для контроля других параметров. Объёмный расход может пересчитываться в массовый расход по фактически измеренной температуре расхода.

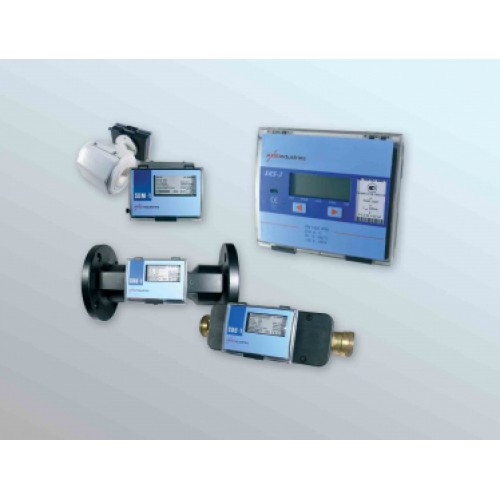

Составные части теплосчётчика:

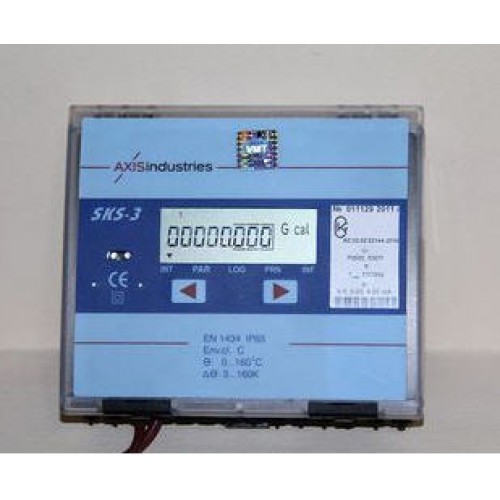

• Вычислитель
Многоканальный программируемый микропроцессорный измерительный прибор, способный одновременно измерять и регистрировать результаты измерения 2-х систем отопления – до 5 каналов измерения температуры, до 5 каналов измерения расхода и до 2 каналов измерения давления.
• Термопреобразователи
- Градуировка Pt500, Pt1000.
- Схема подключения термопреобразователей – двухпроводная или четырехпроводная.
• Преобразователи давления
• Преобразователи расхода
- Преобразователи расхода жидкости электромагнитные SDM-1.
- Преобразователи расхода жидкости ультразвуковые SDU-1.
- Механические счетчики воды с импульсным выходом WFW 24, MTWI.
Функции вычислителя теплосчётчика SKS-3:
Измерение тепловой энергии
Возможные алгоритмы измерения тепловой энергии для каждой системы измерения (вариант выбирает потребитель при инсталляции вычислителя):
• стандартный - расход измеряется по направлению потока (положительные значения), энергия вычисляется без ограничений.
• специальный - расход измеряется по направлению потока (положительные значения), энергия вычисляется:
- a) если измеренные значения расхода превышают максимальный предел (qmax) – по запрограммированным значениям максимального расхода
- б) если измеренные значения расхода меньше минимального предела (qmin) - по запрограммированным значениям минимального расхода.
- в) если разность температур меньше минимального предела (ΔΘmin) – по запрограммированным значениям минимального предела для 1-ой системы - Θ1-Θ2, для 2-ой системы - Θ3-Θ4). Если значения параметра находится вне диапазона измерений, прекращается учет времени работы).
• зимний/летний - расход во втором канале измеряется по направлению и против направления потока (положительные и отрицательные значения), энергия вычисляется оценивая знак потока без ограничений (только для схемы A1)
Измерение температуры
Параметры измерения температуры приведены в таблице технических данных вычислителя.
Измерение расхода
Параметры измерения расхода приведены в таблице технических данных вычислителя.
Измерение давления
Параметры измерения давления приведены в таблице технических данных вычислителя.
Индикатор показателей
Индикатор на жидких кристаллах, с 8-цифровыми показателями предназначен для отображения значений индицируемого параметра. Помимо этого, они имеет специальные указатели, предназначенные для отображения параметров, единиц измерений и режимов работы.
На индикатор выводится:
• интегральные (итоговые) и мгновенные (текущие) измеряемые параметры.
• архивные показания величин.
• информация о установленных настроечных параметрах.
• информация о выводе на принтер отчетов измерений.
Все измеряемые величины представлены в следующей таблице.
Измеряемые и регистрируемые величины:
Цена деления младшего разряда, в зависимости от заданных максимальных значений расхода, представлена в таблице.
Регистрация и хранение показаний величин:
Вычислитель обезпечивает регистрацию архивных и итоговых показаний величин в энергонезависимой памяти.
Архивные показания величин формируются за часы, сутки и месяцы:
• итоговые показания величин.
• абсолютные значения и накопленные значения величин за часы, месяцы, сутки.
• усредненные значения величин за часы, сутки, месяцы.
• коды ошибок за часы, сутки и месяцы.
Архивная информация сохраняется и в случае отсутствия питания вычислителя в течение всего срока эксплуатации.
Объём архива:
• до 12 последних месяцев – для суточных и месячных архивных записей.
• до 3,5 последних месяцев (2600 часов) – для почасовых архивных записей.
Считывание измеренных значений и печать отчётов:
Для считывания измеренных значений или для печати отчётов используются интерфейсы наружной связи:
• оптический порт (интегрированный на лицевой панели вычислителя) по требованиям EN 611079 (IEC 1107).
• два (или один, если для измерения обьема используется 5-ый вход) программируемые импульсно-частотные выходы (3 В, до 2 мА).
• релейный выход 220 В, 2A, программируемый (только для вычислителя с питанием от сети пременного тока) для функции регулирования или сигнализации.
• два токовые выходы 0-5 мА, 0-20 мA или 4-20 мA (комплектируется допольнительный модуль, только для вычислителей с питанием от сети переменного тока).
• интерфейс M-bus, CL или RS-232 (при комплектации дополнительно встраиваемого модуля).
• интерфейс RS–485 (при комплектации дополнительно встраиваемого модуля).
Функция регулирования:
Вместе с электроуправляемой задвижкой вычислитель может автоматически:
• поддерживать выбранный параметр в пределах заданного диапазона
• не допускать превышения выбранным параметром заданного максимального предела
• не допускать снижения выбранным параметром заданного минимального предела.
Можно выбрать регулируемый параметр:
• тепловую мощность (P1...P3).
• расход (q1...q5)- температуру (Θ1 ... Θ5).
• разность температур (Θ1- Θ2 или Θ3-Θ4).
• давление (p1или p2).
Регулирование действует лишь в том случае, если сервопривод встроен в систему так, чтобы воздействовать на выбранный параметр.
Скорость регулирования (продолжительность от полного открытия сервопривода до полного закрытия) может избираться в пределах от 10 до 999 с.
Для регулирования может использоваться электроуправляемый сервопривод. Требуемые параметры роименяемых сервоприводов:
• два входа (для сигнала закрытия и сигнала открытия).
• максимально допускаемый ток – 2 А.
• напрежение 220 В.
• полный ход (10...999) с.
Режим аварийной сигнализации:
Если не используется функция регулирования, релейный выход может использоваться для формирования аварийного сигнала.
Сигнализация включается при следующих условиях:
• значение параметра вне диапазона измерений.
• значение параметра превышает максимальный допускаемый предел.
• значение параметра меньше минимального заданного предела.
Для формирования аварийного сигнала может выбираться любой из следующих параметров:
• мощность теплоты (P1...P3).
• расход (q1...q5).
• температура (Θ1 ... Θ5).
• разность температур (Θ1- Θ2 или Θ3-Θ4).
• давление (p1 или p2).
Релейный выход может коммутировать только ток силой 2 A и напряжения до 220 В.
Технические данные вычислителя:
